處理器系統

CPU

支持Baytrail-I/D/M 系列處理器 (J1900 N2900 J1800 N2806)

CPU封裝

BGA

芯片組

支持Baytrail-I/D/M 系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333MHz

容量

最大支持8GB內存

插槽

DDR3 SODIMM 204 Socket

雙顯支持

圖形控制器

Intel HD Graphics

DP

DP支持最大分辨率2560*1600

HDMI

HDMI支持最大分辨率 1920x1080

雙顯支持

HDMI+DP同步或異步顯示

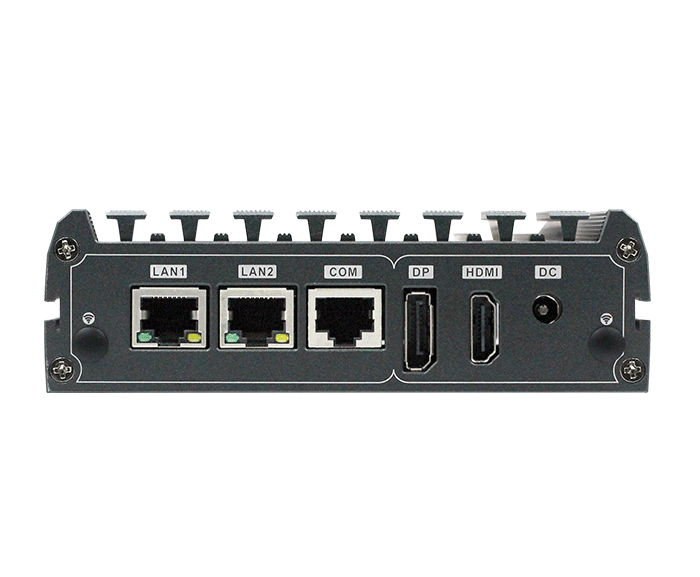

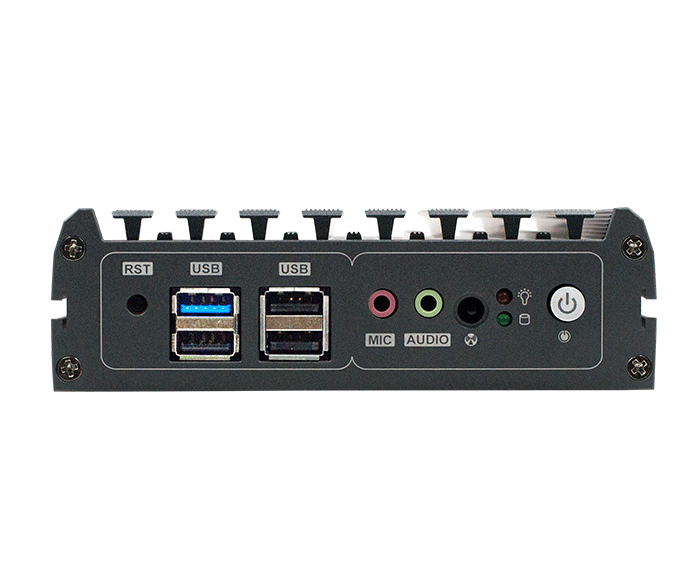

I/O背面

端口

1*DP 1*HDMI 4*USB 2*LAN 1*快速開機按鈕，帶指示燈1*重啟按鈕 1*Line_out 1*MIC 1*電源指示燈 1*硬盤指示燈

網絡

控制器

2*Intel I211AT高性能千兆網卡，RJ45接口

輸入輸出接口

USB

3*USB2.0 1*USB3.0最大支持+5V/1A

串口

1*RJ45 接口 RS-232

紅外

1*IR紅外接收端口

音頻

1*LINE OUT 1*MIC

擴展總線

Mini-PCle

1個Mini-PCIe插槽,僅支持 PCIE信號設備

存儲

SATA

1個標準SATAII接口, 最大傳輸速率3Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s

EMMC

支持32/64/128G(可選擇）

電源類型

電源類型

單輸入直流通電源，DC12-19V，+/-5%

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

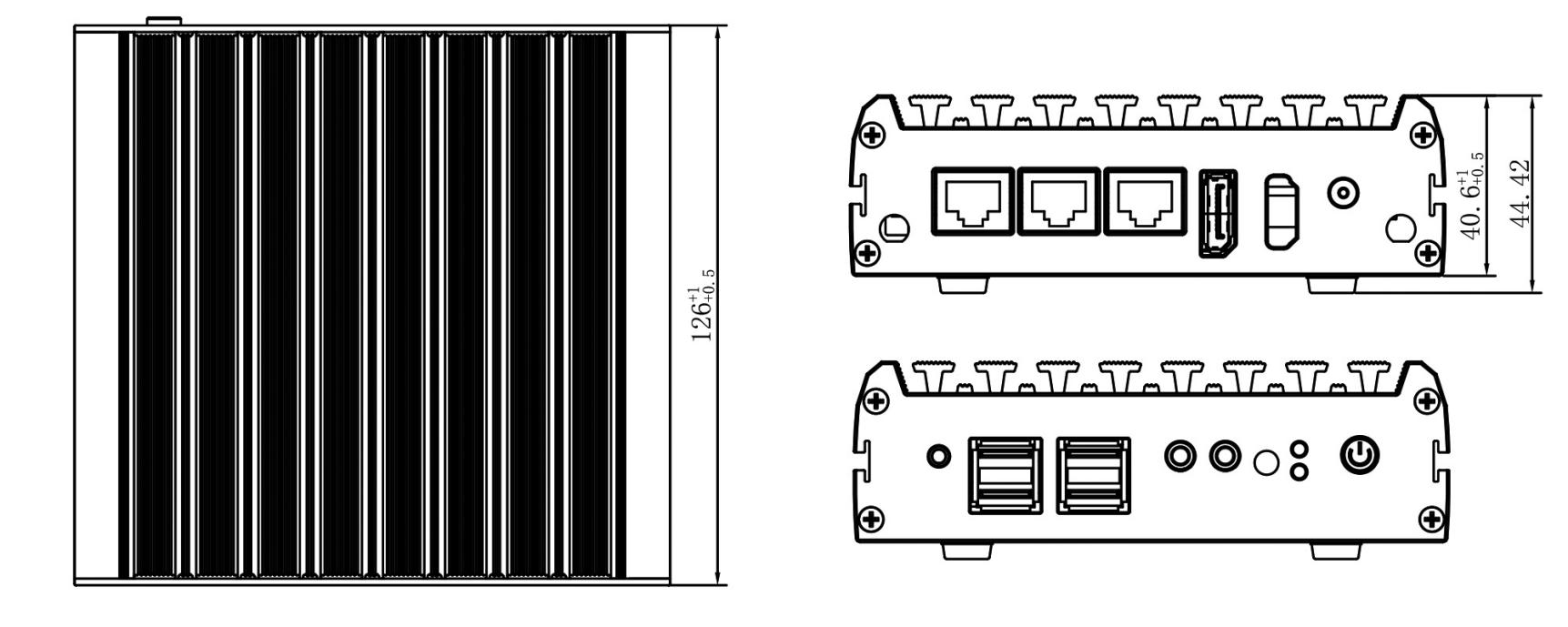

 外觀尺寸

尺寸

134*126*40.6 mm

重量

0.5KG

認證

CE,ROHS,FCC

型號

描述

CPU可選

N-BOX-J1-J1900

集成賽揚Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

DDR3 SODIMM 204 Socket內存插槽最大支持8G

集成32G/64/128G EMMC芯片(容量可選

J1900,N2900(四核）

N-BOX-J1-N2806

集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，DDR3 SODIMM 204 Socket內存插槽最大支持8G

集成32G/64/128G EMMC芯片(容量可選）

J1800,N2806（雙核）

?1*整機 ??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???

?1*驅動光盤

?1*掛架
